Les contraintes et leur repartition



[ Précédente ] [ Remonter ]

© plg

Quelles valeurs de contrainte choisir et comment les répartir sur la canne ?

 La contrainte est le rapport de la force supportée par unité de surface (pour plus de détails cliquez sur les liens suivants « Contraintes admissibles » et « Diamètre et contrainte » )

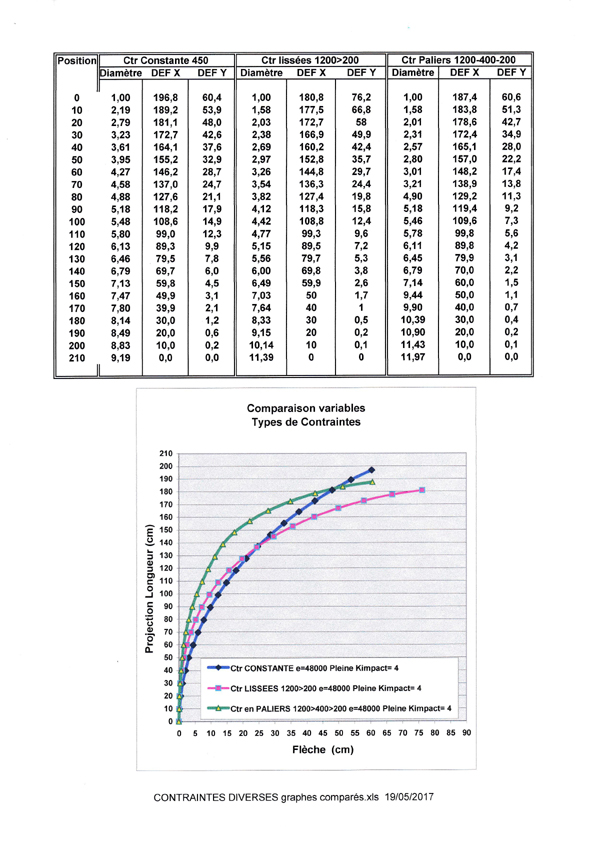

  Le graphe ci-contre avec facteur d’impact 4 correspond à une simulation de la valeur et de la répartition de plusieurs types de contraintes, tous autres paramètres restant inchangés (E=48000, canne 210cm pleine, Kimpact 4).

Il illustre, pour une même canne, trois façons différentes de fléchir selon les valeurs de contraintes retenues sur tout ou partie de cette canne.

  • ·     Contraintes constantes de 450kg/cm² sur les 21 tronçons (pente 3,90°/°°)
    Le choix de ce type correspond à ce qu’on pourrait considérer comme donnant une « action parabolique »

  • ·      Contraintes lissées de 1200 kg/cm² en pointe à 200 kg/cm² au talon (pente 4,95°/°°)
    On pourrait désigner ce type comme ayant une « action progressive », dénomination utilisée pour certains profils en carbone.

  •       Contraintes par paliers
    ·                                                                            diamètre              pente
    1200 kg/cm² de 0 à 70 cm                          1,00 >   3,21 mm       1,05 °/°°
      400 kg/cm² de 80 à 150 cm                      4,90 >   7,14 mm       1,20 °/°°
      200 kg/cm² de 160 à 210 cm                    9,44 > 11,97 mm       1,20 °/°°
    Ce type semble correspondre à ce qu’il est désigné comme étant une « action de pointe »

  En résumé le choix et la répartition des contraintes sont déterminants pour la construction de la canne et la façon dont elle se comportera en pêche, non seulement pour le lancer mais aussi pour la tenue du poisson ferré.

Contraintes choisies et judicieusement réparties, ainsi que le facteur d'impact retenu constituent à eux deux,  les paramètres fondamentaux de la personnalisation d'une canne à construire.
