Option 7 Recherche du module d'elasticite
|
Option 7 Recherche du module d'elasticite
|
|
© plg La méthode la plus simple peut être

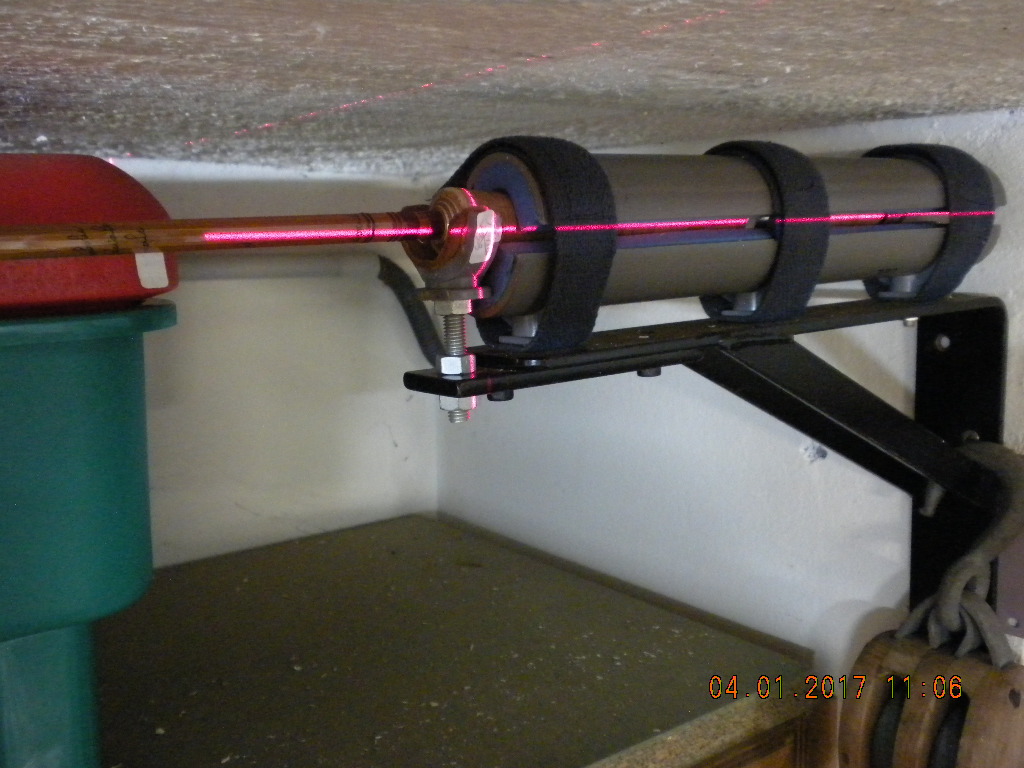

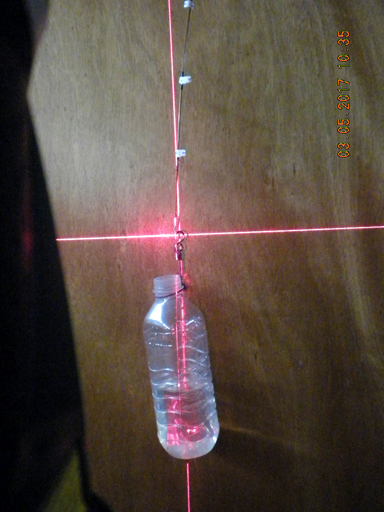

considérée comme étant celle dite de "la bouteille" Ceci fait, il est accroché à l'anneau de tête de scion une bouteille à remplir progressivement d'eau jusqu'à ce que l'anneau de tête s'aligne sur la verticale.. On mesure alors la flèche obtenue et on pèse la bouteille et l'eau qu"elle contient. La verticale peut être matérialisée au fil à plomb ou au faisceau laser.(voir illustrations ci-contre). La mesure de la masse accrochée en bout de scion et celle de la rotation à 90° sont à faire aussi méticuleusement que possible avant de passer à l'étape suivante: la saisie des données nécessaires à l'option 7 du programme de calcul On peut aussi profiter du passage de la canne au banc pour disposer de toutes les coordonnées de la flexion réelle. Pour ce faire il suffit de placer sur la canne un repère tous les 10 centimètres .et de mesurer ses coordonnées en X et en Y. A ce stade on est en possession des première données nécessaires au calcul soit
pour les trois exemples qui sont détaillés plus loin.

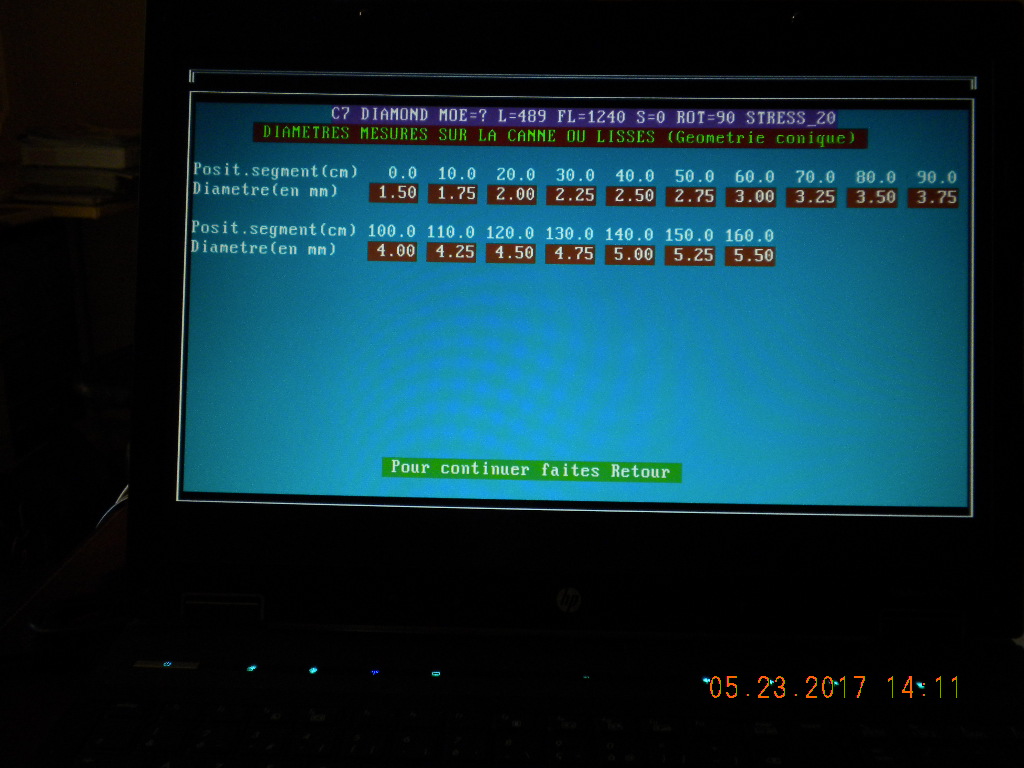

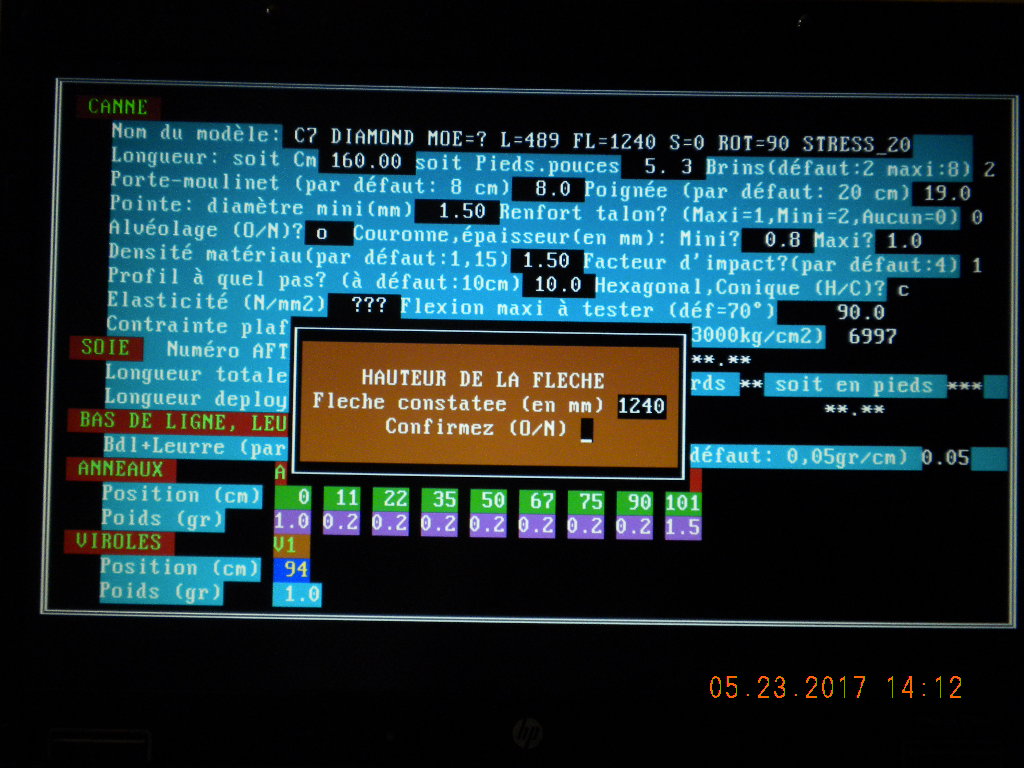

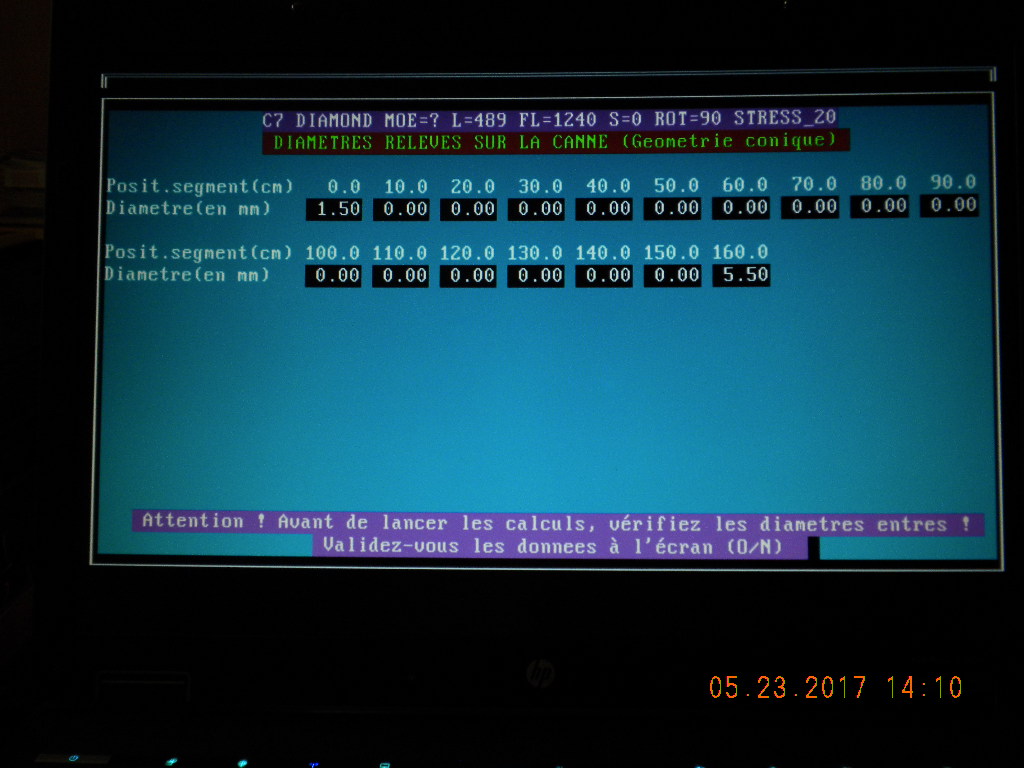

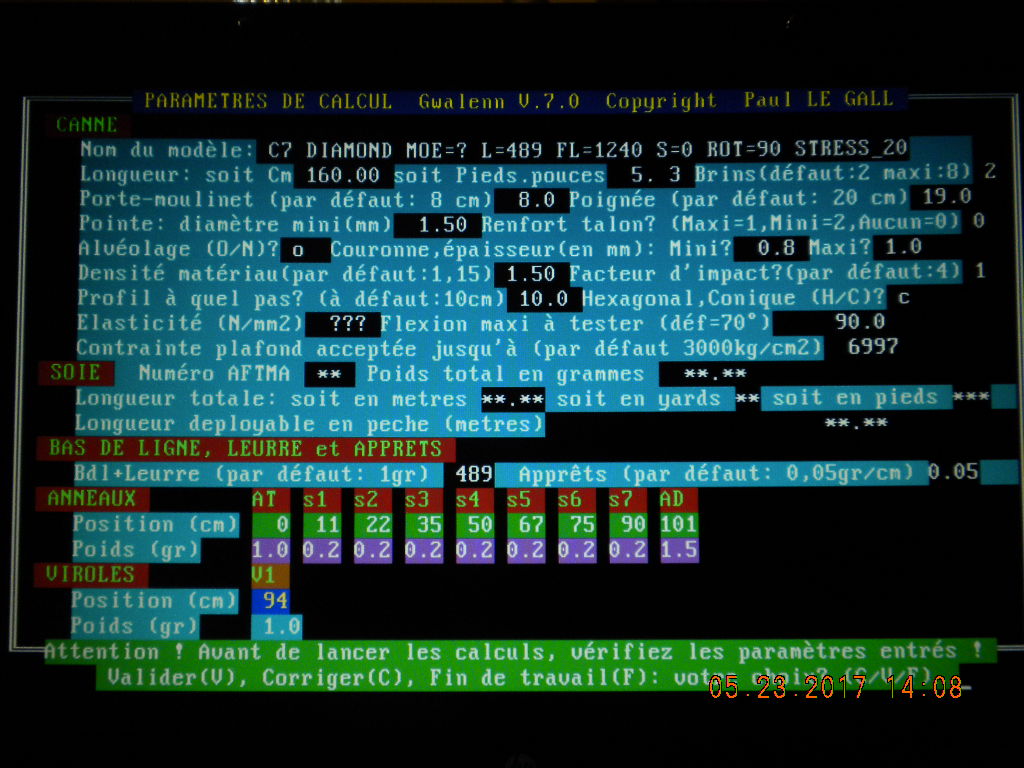

Pour illustrer ce qui précède, sont présentés successivement ci-contre les écrans de saisie des données nécessaires au calcul du module d'élasticité d'une petite canne de 6 pieds baptisée "Diamond back" sans marque de fabricant avec laquelle Le VIeux Moucheur a pris, il y a bien longtemps, beaucoup de plaisir à pêcher "à l'aise" sur les petites rivières bretonnes.

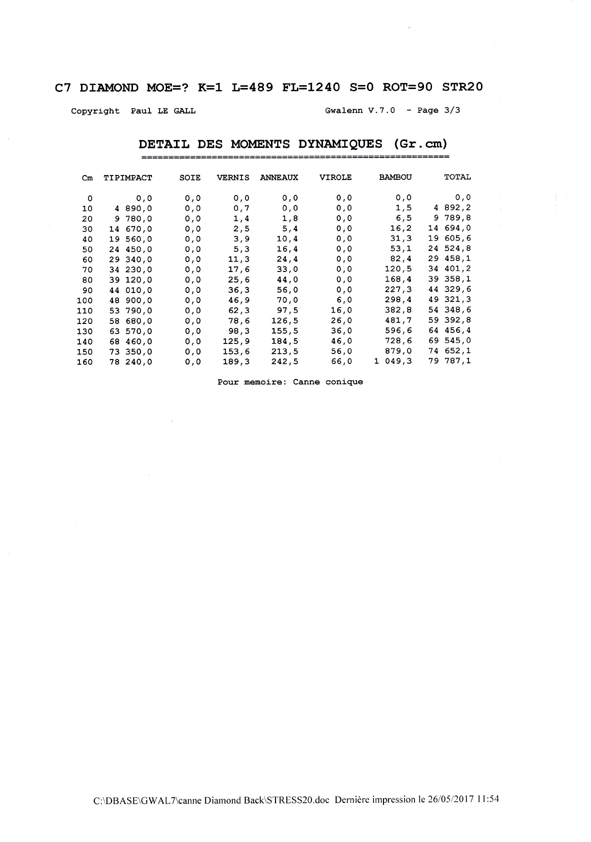

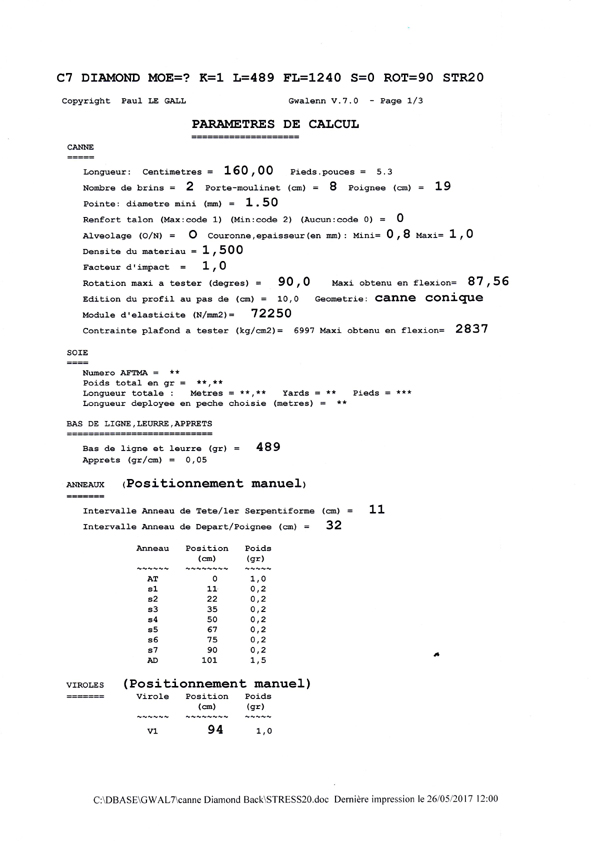

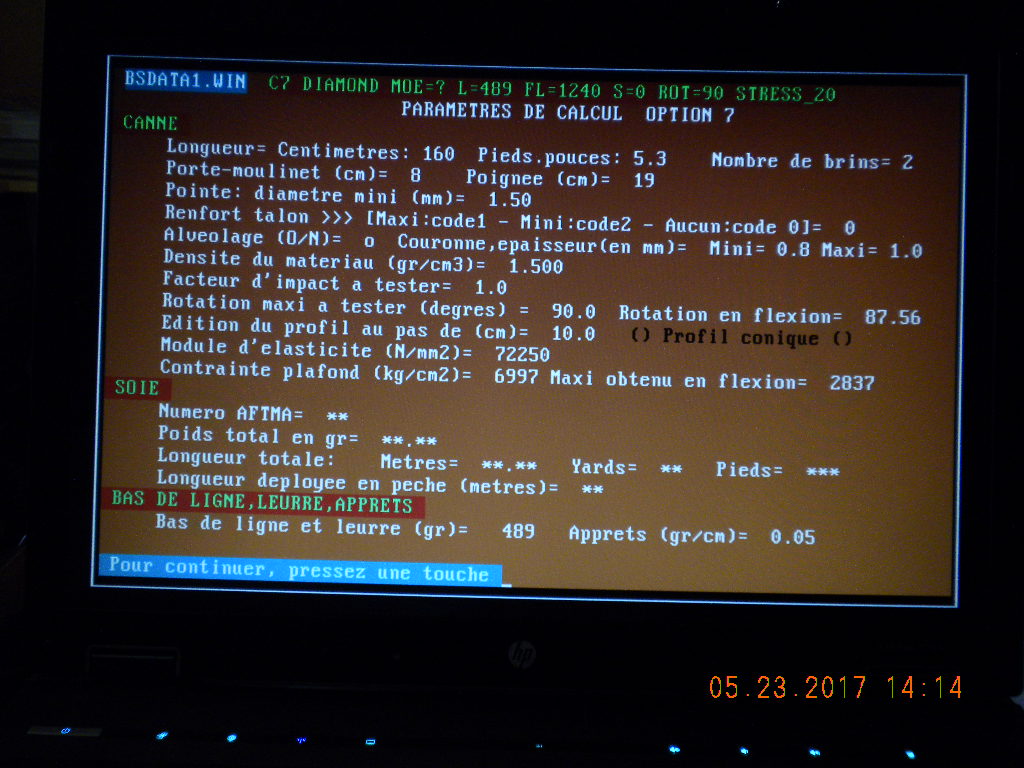

Ecrans 5, 6 et 7: Les résultats du
calcul sont affichés avant de choisir leur impression immédiate ou pas.
A noter qu'un dernier écran permet de sauvegarder les résultats obtenus dans
deux fichiers qui prennent le nom de STRESS**.PRT et STRESS**.DBF.
Il en est de même avec le second, ouvrable avec Excel puis sauvegardé sous ce format permettant toutes les illustrations graphiques souhaitables. En conclusion, avec le choix 7 qui vient d'être brièvement commenté,
|
