Un petit matériel polyvalent et bien pratique à bricoler soi-même

C’est bien volontiers que ce « truc » est mis gracieusement à la disposition des internautes qui peuvent librement copier le modèle à la condition expresse que, d’aucune manière, il n’en soit fait une utilisation commerciale ou lucrative.

Roto_vernisseur (0) .JPG (379470 octets) Roto_vernisseur (1).JPG (269838 octets) Roto_vernisseur (2).JPG (265833 octets) Roto_vernisseur (3).JPG (231082 octets) Roto_vernisseur (4).JPG (217019 octets)

(0) Moteur et branchements

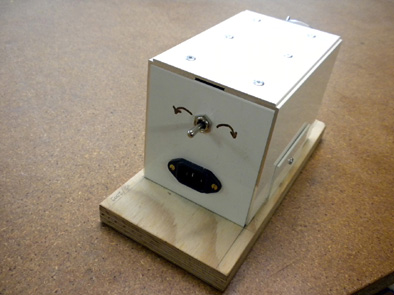

(1) Face arrière

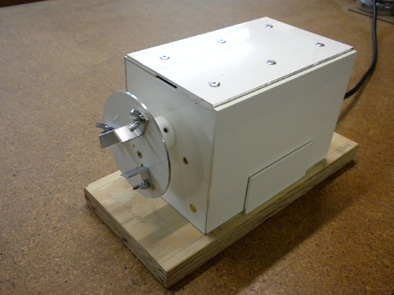

(2) Face avant

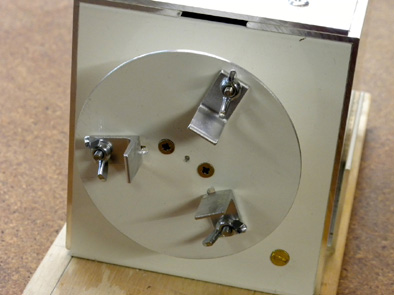

(3) Dispositif de fixation

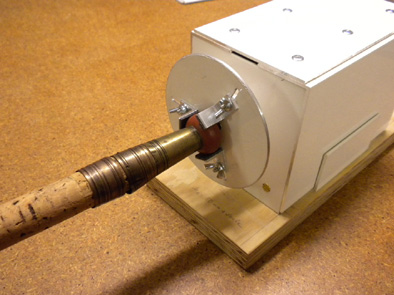

(4) Fixation talon de canne

Roto_vernisseur (5).JPG (218396 octets) Roto_vernisseur (6).JPG (213753 octets) Roto_vernisseur (7).JPG (225535 octets) Roto_vernisseur (8).JPG (224115 octets) Roto_vernisseur (9).JPG (199345 octets)

(5) Support canne sur roulements à billes

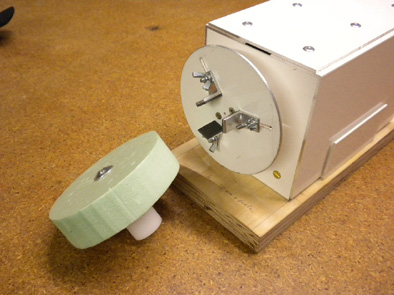

(6) Accessoire accroche-mouches

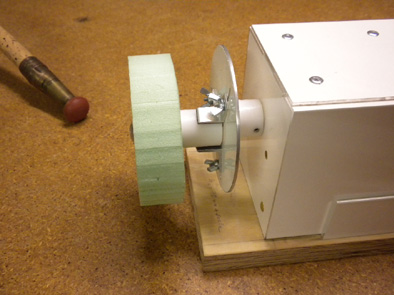

(7) Fixation accessoire

(8) Accessoire
diamètre : 10 cm

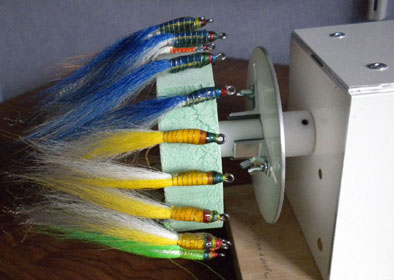

(9) Mouches au séchage

Quel moucheur n'a pas eu l'occasion de faire ou de refaire une ligature sur une canne, d'en vernir ou revernir ses ligatures, former et imperméabiliser le corps d'une nymphe lourde ou celui d'une mouche de mer traitées à l'époxy, mettre une goutte de vernis coloré pour finir une tête de mouche victorienne ?

Toutes ces petites manipulations nécessitent un mouvement de rotation durant aussi longtemps que nécessaire pour obtenir un bon séchage sans « goutte » et sans renflement disgracieux.

Des solutions ont déjà été proposées sur le marché (le banc Flexcoat, le Rota Dry de Merlin Products etc..) Mais elles sont la plupart du temps soit trop onéreuses soit trop gadget et fonctionnant sur piles.

C’est pourquoi, après avoir utilisé, longtemps et faute de mieux, un moteur de barbecue bricolé, le Vieux Moucheur s’est construit son Rotovernisseur :

  • Fonctionnant sur secteur monophasé 220 volts (finies les pannes de piles intempestives !)
  • Compact, avec inverseur marche avant et arrière
  • Vitesse de rotation 5 tours/minute
  • Permettant d’y fixer n’importe quel talon de canne du marché ou un pique-mouche circulaire d’épaisseur variable et facilement remplaçable

Les fournitures de base sont :

  • Un motoréducteur synchrone 2 sens de marche 0.98 W – 5 tours/minute (référence Crouzet  82 524 008 )
  • Un condensateur (Référence CROUZET 26 231 941 )

Les autres fournitures restent du domaine du bricolage : chutes de montant de portes alu etc.
