Option 5 Recherche du facteur d'impact adapte





[ Remonter ][ Précédente ] [ Suivante ]

© plg

Il s'agit ici de calculer le facteur d'impact adapté au module d'élasticité précédemment déterminé avec l'option 7 mais adapté aussi au numéro et à la longueur de soie  habituellement déployée (10 à 25 m) et encore surtout à l'angle de rotation de la tête de scion en flexion.

Est ici repris l'exemple de la petite canne de 6 pieds déjà mentionnée avec laquelle le VIEUX MOUCHEUR a il y a longtemps pêché "à l'aise" dans les petits cours d'eau bretons.

Pour illustrer ce qui précède, sont présentés ci-après les écrans de saisie des données nécessaires aux calculs

Ecran 1:   La plupart des données utilisées pour le calcul du module d'élasticité sont reprises ici à l'exception de:

* l'angle de rotation de la pointe de scion qui peut être choisi entre 1 et 90 degrés. Par défaut l'angle de 70° est proposé. La raison de cette suggestion sera expliquée plus loin.

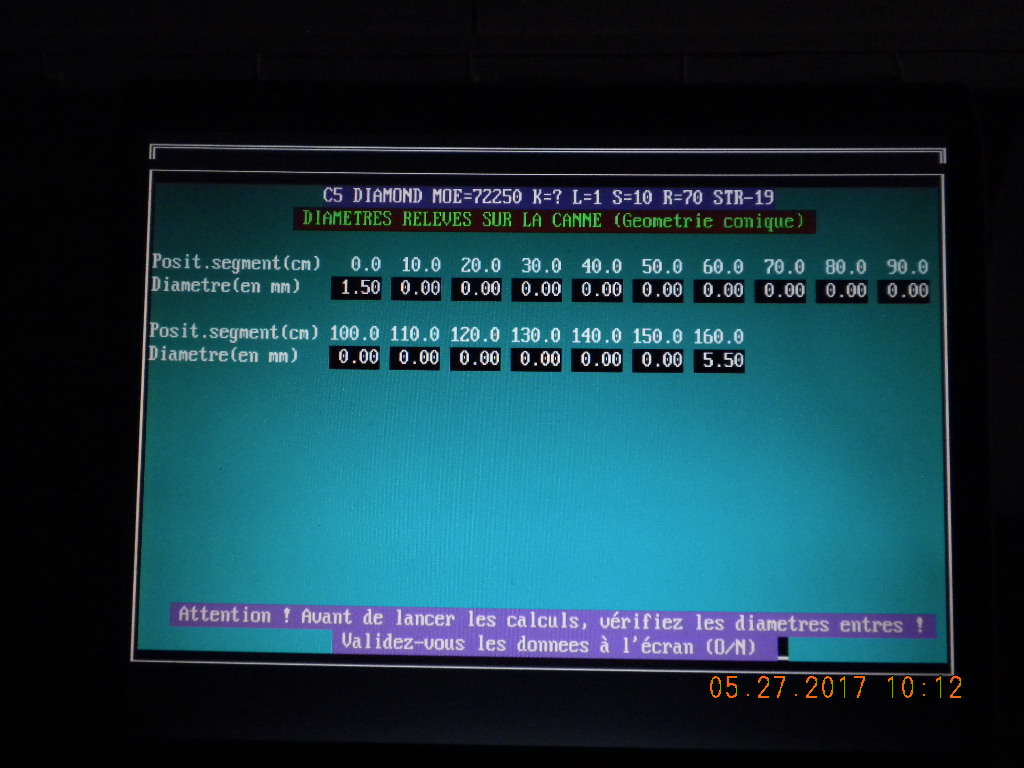

Ecran 2 :  La mesure des diamètres d'une canne toute équipée n'est pas toujours très facile à faire tous les 10 cntimètres (présence d'anneaux, virole etc..) Le programme se contente de deux mesures seulement:  diamètres en pointe puis au talon au point d'inflexion .

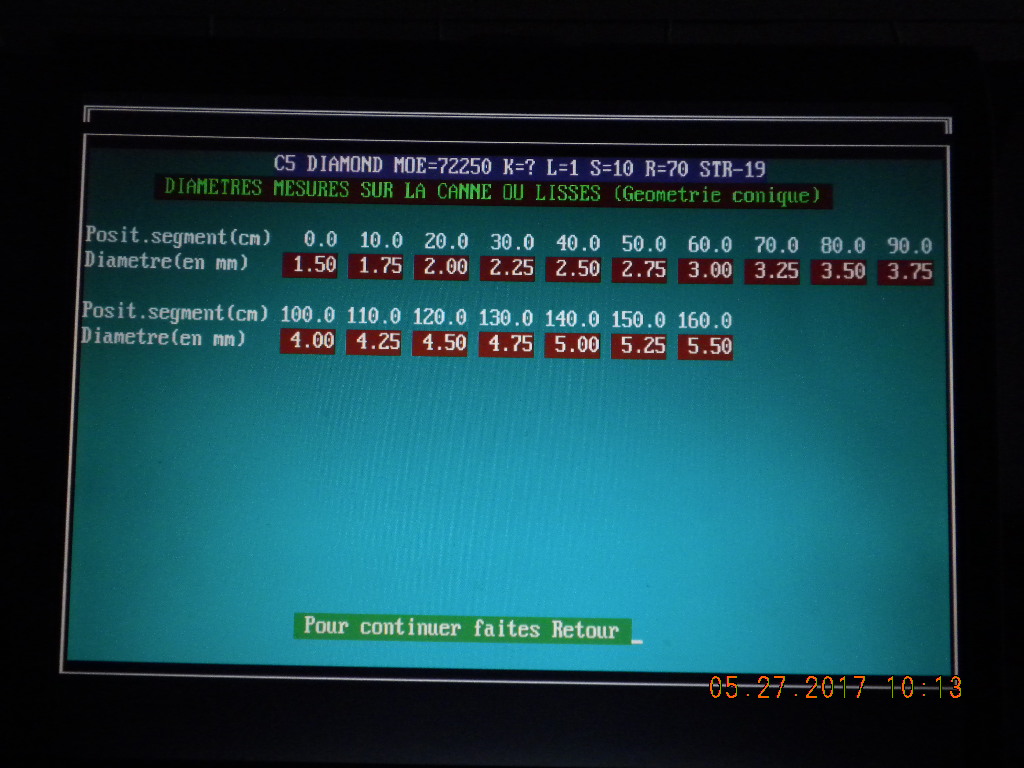

Ecran 3:     Le programme lisse tous les diamètres intermédiaires non mesurés et non saisis.

Ecran 4:    La saisie de la longueur de soie habituellement déployée est faire dans la fen^tre qui s'ouvre.

Ecrans 5, 6 et 7    Les résultats du calcul sont affichés avant de choisir leur impression immédiate ou non.

Si l'impression différée est demandée deux fichiers sont créés pour en assurer la sauvegarde. Ils sont créés au format *PRT  et *DBF pour une utilisation ultérieure.,

Le format *PRT est un fichier texte ouvrable et re-enregistrable par la plupart des traitements de texte notamment  sous Word.

Le  format *DBF est un fichier de données ouvrable et re-enregistrable sous différents logiciels "data" notamment sous Excel pour éditer des graphiques par exemple

.

Les trois images ci-contre ont été imprimées sous Word

KIMPACT et ANGLE DE ROTATION

Excepté dans l'option 7 il peut être demandé un angle de rotation de 1° à 90° . Par défaut l'angle de 70° est proposé ici car il correspond à peu près à la flexion obtenue couramment en pêche. C'est également celle dont tiennent compte certains fabricants de cannes pour les tester.

Une autre justification peut être trouvée dans " La canne à mouche à truite , objet d'art" de Joannès ROBIN où, (pages 56 à 61 chapitre 15),  l'auteur expose le résultat de ses essais de calcul de "courbes donnant l'action optimum et conclut ainsi:
"Pratiquement  on peut conclure semble-t-il qu'à partir de l'angle de 70 degrés, la force musculaire dépensée par le pêcheur sur la poignée de la canne pour lancer la mouche croît plus rapidement que l'amplitude de la flexion et que la puissance de détente de la canne"

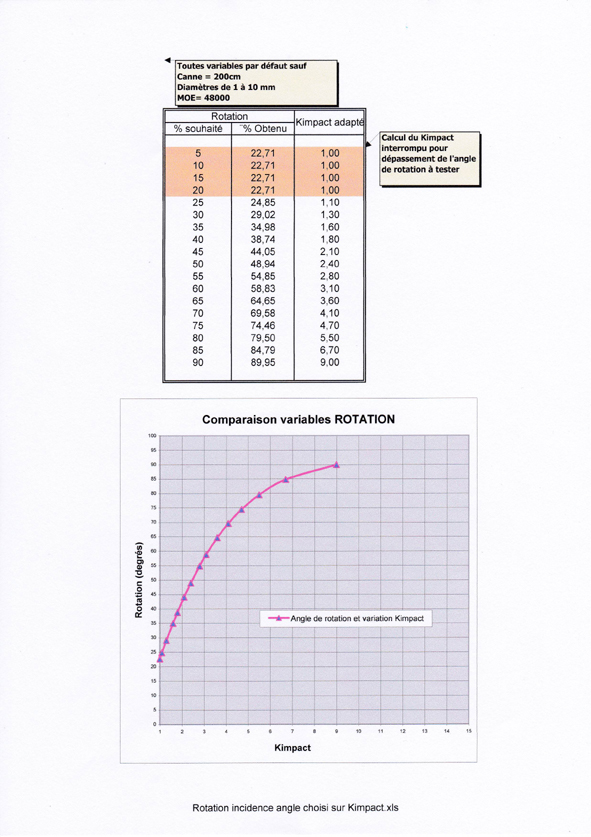

La justesse de cette observation faite en 1946.peut être constatée en comparant les facteurs d'impact qui croissent très rapidement à partir de 70° jusqu'à dépasser de façon significative l'accélération qu'est susceptible de donner le "coup de poignet"d'un pêcheur moyen.(cf.r illustration ci-contre)
