Garrison en métrique





[ Précédente ] [ Remonter ] [ Suivante ]

Dans leur livre "A master's guide to building a bamboo fly rod" (édition 1994 - chapitre 14 - pages 241 à 270) Everett GARRISON et Hoagy CARMICHAEL fournissent au lecteur un exemple détaillé de calculs d'un profil de canne en unités anglo-saxonnes.

L'une des options du programme plus général de calcul de profils personnalisés qu'utilise le Vieux Moucheur permet de refaire ces mêmes calculs de l'exemple Garrison mais cette fois dans le système métrique. Les paramètres saisis avec le programme sont ceux utilisés par Garrison avec les approximations et arrondis qu'il avait lui-même retenus soit:

- longueur :  203,20 cm (80 pouces)
- Tip impact de 72,71 gr retenu pour 70,87 gr
- Masse volumique du bambou: 1,156 gr/cm3
- Moments des anneaux serpentiformes et de départ non décomptés à part mais inclus dans le forfait déclaré sur la courbe de la page 245.

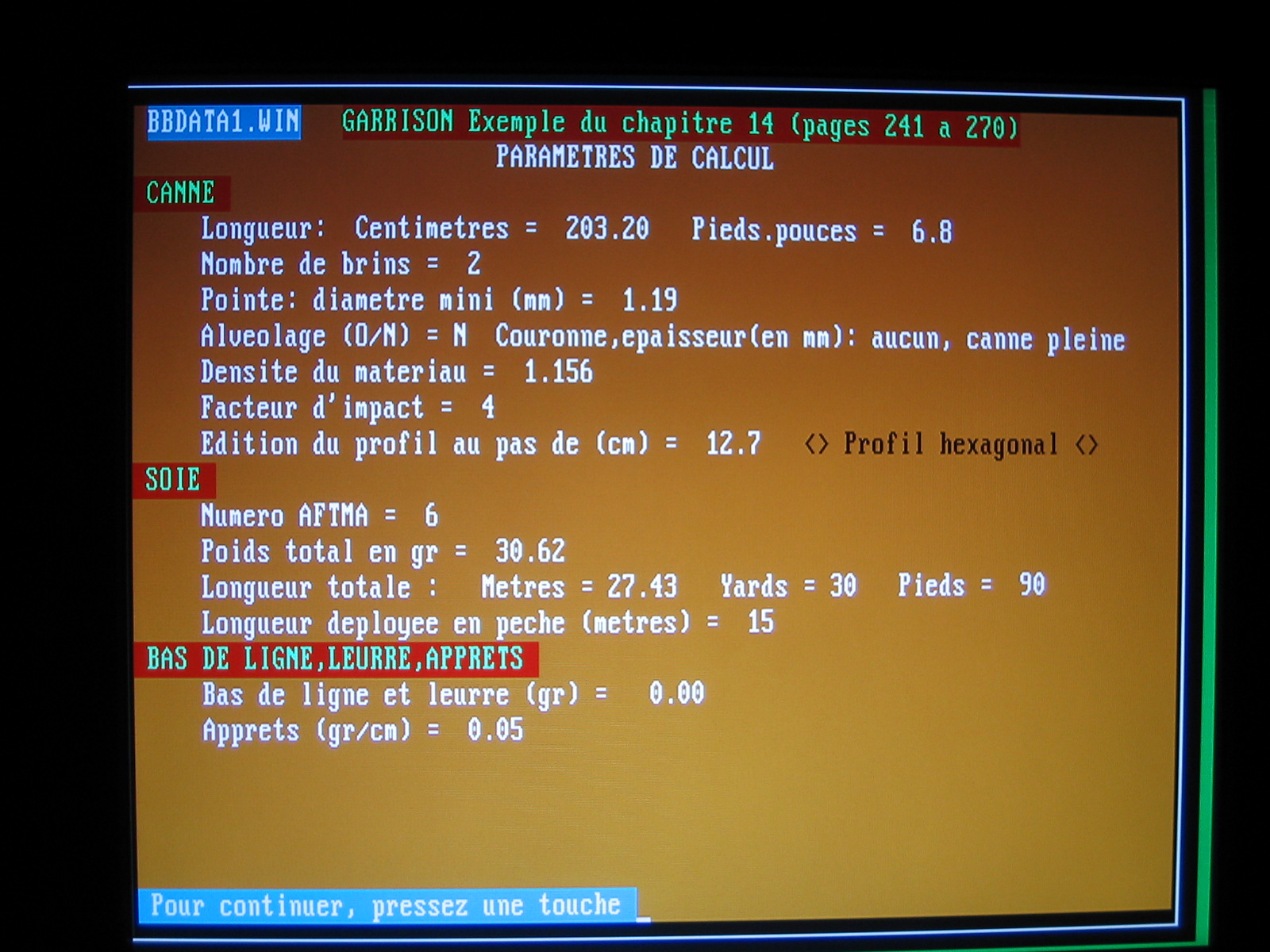

Les trois images d'écran ci-dessous affichent les paramètres de calcul. Les résultats sont également imprimés par le programme  tous les 12,7 cm c'est-à-dire de 5 pouces en 5 pouces.

ecran_gwalenn_garrison_01.JPG (467144 octets)  ecran_gwalenn_garrison_02.JPG (419534 octets) ecran_gwalenn_garrison_03.JPG (521946 octets)

Les diamètres comparés, obtenus à la règle à calcul par Garrison (page 270 du livre) et par l'ordinateur se présentent ainsi:

Position
(cm)

Diamètre recalculé (mm)

 Diamètre Garrison
(mm)
0.00 1.190 1.190
12.70 2.066 2.060
25.40 2.651 2.640
38.10 3.086 3.100
50.80 3.459 3.450
63.50 3.811 3.810
76.20 4.146 4.140
88.90 4.459 4.450
101.60 4.766 4.780
114.30 5.073 5.050
127.00 5.401 5.410
139.70 5.761 5.770
152.40 6.114 6.120
165.10 6.461 6.450
177.80 6.806 6.810
190.50 7.159 7.160
203.20 7.514 7.518

Des écarts de seulement quelques millièmes de millimètre ! Surprenant Garrison qui n'avait pas les outils de calcul informatiques à sa disposition! Une note de lecture est consacrée au "Master's guide".
